Tellermine 42

roger67 · Post by **roger67** » Fri Jul 20, 2007 20:42

Mitenkäs harvinaisia nämä on nykyään

Olen nähnyt kerran norjassa myytävän tällaista (deko) miinaa n.300 egeen

Löysin kuvassaolevan miinan tänään penkoessani vanhoja rojujani joita en jaksanut aikoinaan raahata muuttokuormassa mukanani..

Post by **Sturmmann** » Sat Jul 21, 2007 14:56

Ihme reikä tossa kupeessa??? 300 €, jos saat niin myy ihmeessä. Hyvä maksaa mielestäni täälä 200 € ja projekti maalöytö 100 €

Voihan tietysti joku maksaa vaikka mitä, mutta näin asian näkisin.

roger67 · Post by **roger67** » Sat Jul 21, 2007 16:27

joo toi reikä tossa kyljessä pitää olla tässä tyypissä.. Luin netistä että jenkit kutsu tätä tyyppiä "hiirentaloksi" (musehoom)

Post by **Sturmmann** » Sat Jul 21, 2007 20:06

En ole aiemmin kiinnittänyt huomiota moiseen. Omista M 42-miinoista ei kyllä löydy tuota hiirenkoloa? Onko tuo porapanosta tms. varten?

Tässä kuvassa tuo kolo pienempi, joten tuohon ei ehkä porapanoskaan mahdu?

JVA · Post by **JVA** » Sun Jul 22, 2007 12:05

[quote="roger67"]joo toi reikä tossa kyljessä pitää olla tässä tyypissä.. Luin netistä että jenkit kutsu tätä tyyppiä "hiirentaloksi" (musehoom)

[/quote]

Mielestäni rogerin miina on puhtaasti vihreäksi maalattu harjoitusversio. Ainakin kaikista näkemistäni suomalaisista harjoitusversioista tuo reikä on löytynyt. Pääosa suomesta löytyvistä miinoista on nimenomaan näitä harjoitusmalleja.
http://img242.imageshack.us/img242/885/p5060184la7.jpg
Varsinaisia "kovia" miinoja on ainakin kahta eri versiota. Toisessa on ns sytytinkaivot (jotka näkyvät mm Sturmmannin kuvassa) ja toinen versio on ilman kaivoja. Itselläni on nämä molemmat mallit kokoelmassani.
http://img170.imageshack.us/img170/4196/p5060188cp7.jpg
Kuvassa versio ilman sytytinkaivoja.

Ned Flanders · Post by **Ned Flanders** » Sun Jul 22, 2007 12:42

Harjoitusversio löytyy myös ja tuolla hiirenkololla. Oliko vielä niin että kantokahvan kiinnikkeet oli harjoitus versiossa poikkeavat?

JVA · Post by **JVA** » Sun Jul 22, 2007 14:55

Kantokahvat olivat harjoitusversioissa yleensä vahvistettuja (niiden kun piti kestää vähän kovempaa käyttöä kuin kovien versioiden). Oheisesta kuvasta selviää ero. Kovan version kahva on sirompi kuin vastaavan harjoitusmallin.
http://img85.imageshack.us/img85/6973/p5060190dr0.jpg

RSHA · Post by **RSHA** » Sun Jul 22, 2007 19:16

Tommonen näkyy olevan myynnissä Norjassa....
http://my.qxl.no/accdb/viewItem.asp?IDI ... ndition=-1

Taitaa olla tuo sinun miinasi, kuva on ainakin sama

Post by **Sturmmann** » Mon Jul 23, 2007 4:55

Elikkäs Rogerin miina on harjoitusmiina. Johan itsekkin ihmettelin, kun noita ihme isoja reikiä on noissa. Mikäs noiden idea sitten on? Harjoitus-sytkiäkö varten?

roger67 · Post by **roger67** » Mon Jul 23, 2007 10:24

No voi perk...

Mulla ei oo hajuakaan miinoista, mutta tuon mallin ja hiirikolo jutun luin netistä "finnish jaeger platoon" Kuva mikä jaeger platoonilla on netin miinasta on samanlainen mitä mun kauppaamassa..

Kuvia en uskaltanut (jaksanut) kopioida, mutta tämmöinen lontoonkielinen teksti on..

PICTURE: Antitank-mine m/42. (Photo taken in Panssarimuseo). CLICK THUMBNAIL TO SEE LARGER PIC (32 KB).

Construction:
Disc-shaped sheet metal body with pressure plate on top.

Fuse type:
Pressure activated fuse + possible anti-lift fuses

Basic principle:
Typical pressure-activated antitank-mine.

Location:
Buried to ground, top of pressure plate 1-cm below ground.

Height of mine:
8.5 cm

Diameter of mine:
32.4 cm

Diameter of pressure plate:
15 cm

Weight:
8.5 kg

Explosive charge:
5 kg of moulded amatol

Fuse activated by:
Pressure of about 240-kg on top of the mine

Country of origin:
Germany

Transport method: Wood frames each containing 2 mines and boxes each containing 1 mine. Fuses arrived in cardboard boxes each containing 6 fuses.

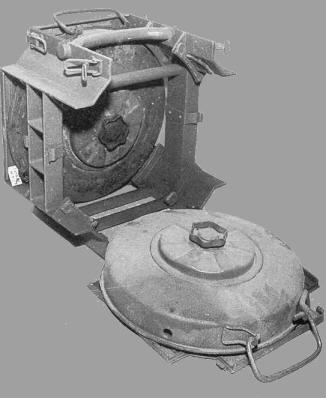

PICTURE: Transport box of antitank-mine m/42.(Photo taken in Jalkaväkimuseo). CLICK THUMBNAIL TO SEE LARGER PIC (44 KB).

This antitank-mine is German "Tellermine 42". German military introduced it to their own use in 1942. Some 9.8 million were manufactured between August of 1942 and German collapse in 1945. The mine was disc-shaped and had sheet metal body. Like most German antitank-mine designs it had anti-lift fuse wells for fuses, to which one could install additional fuses to booby-trap the mine. These additional fuses with their wires detonated the mine if it was carelessly lifted. Like usual in German antitank mines the mine had handle made from metal wire in its side for carrying it. International sources claim that this mine had TNT-filling, but Finnish manuals list it with only amatol filling. It could be used with two optional fuses: "T.mi.Z. 42" originally introduced with it and "T.mi.Z. 43" more commonly used in "Tellermine 43" antitank-mine. From these two "T.mi.Z. 42 was typical pressure-activated fuse, but besides pressure activation "T.mi.Z. 43" fuse had also anti-withdrawal system, which activated the fuse if anybody tried carelessly removed it from the mine. During Continuation War Finland bought large number of these mines and they saw large-scale use with Finnish Army. Due to shape of the quite visible pressure plate located on top of the mine US soldiers nicknamed this mine "mushroom".
